洛阳电器综合试验台 信号继电器智能综合测试台是青岛天正华意电气设备有限公司以《信号维护规则》为标准，根据用户提出要求，并结合当前现场实际应用要求，突破了以往继电器测试台的开关多，测试盒和测试步骤多的缺点，开发研制的新一代信号继电器综合测试台。它具有测试功能齐全、操作简单方便、测试精度高等特点，并可以完成插入式和非插入式继电器测试。是目前国内智能化的一款继电器测试台。本测试台采用数字式仪表读数，测试线圈电阻、接点电阻仪表直接读取测试结果，无需换算，测试一体化设计，只要将继电器插入调试盒插座即可，完全由电脑操作，达到只用鼠标选择继电器型号就可完成全部测试功能，无需记忆繁杂的测试步骤，就可轻松测试。设备维护简单方便，性能稳定，可靠。适用于各种型号继电器的检修和测试、出所验收，全自动、高精度、高测试速度一个插座测试所有继电器，电压调节采用工业PLC进行调节，无需人工调节，具有数据库管理系统，可对继电器进行到位管理、台账管理、测试数据查询、打印特性标签和条码等。

洛阳电器综合试验台手动测试的数据采样也需要手动采集：点击“手动采集”按钮即可。(2).如果选择了“自动测试”；在点击“”按钮后，软件进入自动测试状态。这时只要按下主控仪启动按钮，软件立即开始测量，测量过程是根据“测试型号”的设置参数进行的。当一个测试品测试完成后，软件仍处于测量状态，等待下一个测试，这是需要按下软件界面上的复位按钮，退出测试状态。自动测试在测试完成时，自动对数据进行记录。b)测试完成后。如需对当前的匝间绝缘测试波形保存，可以点击主界面上的按钮，作为比较基准波形c)测试完成后。可以对采样的数据进行保存和打印，这时数据也已经记录在数据库中，方便以后查询和修改。d)查询修改数据。点击子菜单中“历史查询”“数据查询”，打开界面如图4.所示。图4 历史数据查询和修改界面e)日月年统计报表。如果需要对合格或不合格记录数据生成日统计报表、月统计报表或年统计报表。点击子菜单“数据维护”“生成报表”。打开界面如图5.选择相应的报表选项后，点击“”将统计出相应数据。然后可以对统计出的数据进行保存和打印。

<洛阳>天正华意电气设备有限公司 高低压开关柜通电试验台2023已更新(今日/规范)

洛阳电器综合试验台.测试台可对所有的AX系列继电器，电源屏系列继电器，传输继电器，时间继电器进行测试，同时可根据用户的具体需求进行功能扩展。6.大量采用数字模块，使整个测试及数据管理过程更加智能化，同时采用冗余容错技术，使测试台的测试过程更加稳定、准确。为了方便的用户实际试用，在台板上固定有一套数字万用表，参数如下：1）显示分辨率： 5.5 位分辨率2）测量参数：直流伏、交流伏、直流安、交流安、电阻、电容、频率、温度。3）直流电压范围：400mV~1000.00 V；准确度：0.025％RD＋0.002％FS4）电压交流范围：400 mV 至 750 V；准确度：3.0％ RDG ＋0.05％ FS5）电阻范围： 400Ω至 250MΩ 电流交流：范围：20 mA 至 10A，精度： 3％ RDG ＋ 0.05％ FS电流直流：范围：20 mA 至10 A，精度：0.250％ ＋ 0.007％ FS七、继电器的测试方法：1.将测试台电源线接好后，按下“电源通”按钮，使测试台通电，如果测试台测试完毕需要断电，按下“电源断”按钮即可。2.按下“电脑电源”，测试电脑上电。3.选择被测试信号继电器的型号，将被测继电器插在测试盒的继电器插座上。（测试盒上有两个测试插座，一个测试，另外一个备用，但不能同时插两台继电器）4.将测试盒用航空插头连接线盒测试台连接即可。5.打开电脑进入软件程序，选择测试继电器型号即可进行测试。

洛阳电器综合试验台TH-II成 套 设 备 综 合 测 试 台使用说明书青岛天正华意电气设备有限公司一、公司简介：青岛天正华意电气设备有限公司是一家专业从事电气技术研究、电器校验台制作、仪器仪表开发、微型计算机技术应用的高新技术企业，公司自创办以来，采用先进的管理方式，注重新产品的开发和高新技术的应用，所生产的产品一直以的品质和的售后服务而享誉业内。二、产品概述：TH-II型成套设备综合测试台（以下简称测试台）是我公司根据相应的标准和用户的特殊要求而开发的一种新型测试台，本测试台由调压器、电流表、电压表、电压表、按钮指示灯等新型元器件组合而成，可供成套设备生产厂家或有关质检部门成套设备的综合特性进行综合测量和签定分析。三、设备工作环境：1、周围环境温渡上限不超过45℃；2、周围环境温渡下限不低于-5℃；3、相对湿度20％—80％；4、电源输入线径≥2.5㎜2；5、设备周围应无强烈的机械振动冲击，无大量灰尘及腐蚀性气体，无强烈的电磁干扰及其它辐射干扰。四、技术参数：4.1提供可调电压：三相AC0-500V连续可调； 4.2提供的直流电压：单相DC：0-220V；连续可调4.3提供的交流电压：单相AC：0-220V；连续可调4.4提供的测试电流：单相：AC：0-25A；连续可调4.5提供固定式380V输出。

<洛阳>天正华意电气设备有限公司 高低压开关柜通电试验台2023已更新(今日/规范)

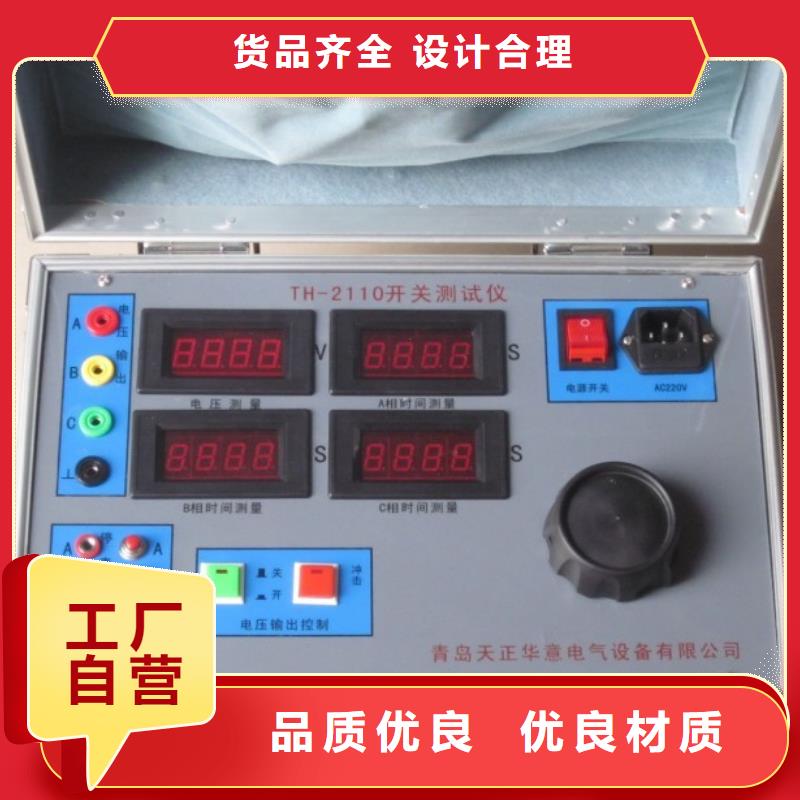

洛阳电器综合试验台、面板介绍图1面板介绍如图1。1、仪器接地端（系统地）2、外接电源 （试品为交流时，外接电源接交流） 3、控制接口 （控制开关动作，及开关状态反馈。） 4、报警 （声光报警，当操作过程出现错误或磨合完毕时，声光提示）5、液晶显示屏（人机对话窗口） 6、电压调节 （调节内部直流电压）7、按键 （用于设定参数和操作）8、电源开关 （系统电源开关）9、AC220V 电源插座 （系统电源输入）四、外接电源接口说明图2外接电源接口说明如图2。1、默认使用内部电源，外接电源可不接，当需要交流输出时，需要外接电源。外接电源输入为交流时输出为与之电压相同的交流。2、外接电源的外部需接保险或空开进行短路保护，仪器内部没有短路保护。3、电源输入电压为280V。4、直流输入时1脚为正，2脚为负。5、电源输入为交流时可用交流调压器。四、控制接口说明图3控制接口说明如图3。（一）控制信号接口各引脚说明。1脚合闸（直流时为正）2脚分闸（直流时为正）3脚公共端（直流时为负）4脚储能（直流时为正）5脚开关状态（必须接空接点，不能外加电源）6脚辅助开关状态（必须接空接点，不能外加电源）7脚状态公共端（必须接空接点，不能外加电源）（二）合闸，分闸输出电流为10A。（三）开关状态和辅助开关状态的输入必须接空接点，不能外加电源。（四）当不需要检测辅助开关时，辅助开关状态6脚可以不接，悬空。

<洛阳>天正华意电气设备有限公司
高低压开关柜通电试验台2023已更新(今日/规范) <洛阳>天正华意电气设备有限公司

洛阳电器综合试验台安装使用说明1、电机试验台安装接线说明①、操作台及强电控制柜外壳可靠接地。②、强电柜从顶端空气开关上端接入电机试验用工作电源，380V或660V或1140V，视被试电机额定电压选择.确定主回路电压后同时将强电柜中控制变压器原边电压连接成380V或660V或1140V.③、强电柜内部DZ47空气断路器上端引入单相220V电源，作为仪表及操作台仪器工作电源④、强电柜与操作台之间用三根6芯电缆线按对应线号连接可靠⑤、强电柜底部（交流接触器下端子）连接功率线（3＊50mm2）电缆到被试电机的UVW三个端子上，操作台内部ABC三组每相两个插头线分别对应插入试验台底部插孔，切不可将同相的两个插头插入不同相上去，G1插头连接到电机外壳上。，同时将三组测试线夹，接到被试电机的接线盒中的UVW端子上，同电机电源线（功率线）并接。2、操作程序及测试步骤①、确保接线可靠的情况下，合上强电柜内部的DZ47空气断路器，再关上强电柜门后合上强电柜上电机试验电源的空气开关，强电柜上方白色电源指示灯点亮。②、合上试验台电源的空气开关，送入220VAC电源，试验台总电源指示灯点亮，电脑自动开机。③、按下试验台总电源启动按钮打开试验台各仪器的电源，总电源启动按钮指示点亮，电参数仪显示当前三相试验电压值（电参数仪键切换）。

<洛阳>天正华意电气设备有限公司
<洛阳>天正华意电气设备有限公司 高低压开关柜通电试验台2023已更新(今日/规范)
<洛阳>天正华意电气设备有限公司 高低压开关柜通电试验台2023已更新(今日/规范)

洛阳电器综合试验台测试完成后，给定旋钮归零，按下停止按钮。6.1.4、空开给定测试：1）准备工作：将被测空开连接好，合上空开。2）操作说明：1、根据被测件选择交流电流档位。2、确认给定旋钮归零后，按下启动按钮。3、按下输出控制按钮，让电流输出给被测件。4、旋转给定旋钮，增加电流至额定值，正常空开应在10秒左右脱扣。5、完成后，给定旋钮归零，关闭输出控制按钮。按下停止按钮。6.1.5、电流给定测试：1）准备工作：将被测件串联在电流回路里。2）操作说明：1、根据被测件选择直流、交流电流档位。2、确认给定旋钮归零后，按下启动按钮。3、旋转给定旋钮，增加电流至额定值，观察被测件的动作。4、完成后，给定旋钮归零，关闭输出控制按钮。按下停止按钮。6.2、自动测试部分6.2.1、启动计算机首先将试验台右侧前面板上的手自动开关旋转到“自动”的位置后，将电源开关旋转到“开”位置，这时指示灯亮起，打开试验台右下方机柜门按下主机的“微机启动”按钮，等待计算机启动，启动完毕，系统自动进入测试系统，如图6-2-1所示：图 6-2-1本试验台自动测试项目按被测件类型分为6种：“普通继电器”、“时间继电器”、“过流继电器”、“热过载继电器”

<洛阳>天正华意电气设备有限公司 高低压开关柜通电试验台2023已更新(今日/规范)

?洛阳电器综合试验台甲方参加培训人员包括机电工程师、维修工程师、产品工程师和操作调试人员，参加人数由需方确定。?培训内容包括：讲解设备操作、维修、维护、保养及调整方法，示范操作及讲解注意事项；指导和监护甲方人员实际操作。终培训?终培训在需方工厂进行，终培训在设备终验收时进行。?培训内容同预培训相同。D．质量保证与技术服务?乙方保证提供的生产线/设备，备件、附件等完整、全新。?乙方提供的生产线/设备、备件、附件等应符合甲方和乙方双方共同确认的精度和质量标准，并与技术图纸资料一致。?设备出现故障，乙方应在8小时内电话指导排除一般故障或48小时内派员到甲方现场进行维护处理。?设备质量保证期为12个月，质量保证期内所发生的生产线/设备本身质量问题由乙方派员到甲方免费维修。如因操作失误或天灾导致设备损坏则不属于保质期范围内。?超过质量保修期后提供终身有偿服务，零部件更换乙方仅收取成本费用；如应甲方维修、维护需要，乙方维修人员往返甲方路费由甲方承担。

<洛阳>天正华意电气设备有限公司 高低压开关柜通电试验台2023已更新(今日/规范)

洛阳电器综合试验台继电器综合测试台使用说明书青岛天正华意电气设备有限公司 一、简介：继电器综合测试台是青岛天正华意电气设备有限公司以《信号维护规则》为标准，根据用户提出要求，并结合当前现场实际应用要求，突破了以往继电器测试台的开关多，测试盒和测试步骤多的缺点，开发研制的新一代信号继电器综合测试台。它具有测试功能齐全、操作简单方便、测试精度高等特点，并可以完成插入式和非插入式继电器测试。是目前国内智能化的一款继电器测试台。本测试台采用数字式仪表读数，测试线圈电阻、接点电阻仪表直接读取测试结果，无需换算，测试一体化设计，只要将继电器插入调试盒插座即可，完全由电脑操作，达到只用鼠标选择继电器型号就可完成全部测试功能，无需记忆繁杂的测试步骤，就可轻松测试。设备维护简单方便，性能稳定，可靠。适用于各种型号继电器的检修和测试、出所验收，全自动、高精度、高测试速度一个插座测试所有继电器，电压调节采用工业PLC进行调节，无需人工调节，具有测试数据查询、打印等功能。为了更加直观的进行测试和检测、维修继电器，

<洛阳>天正华意电气设备有限公司

洛阳电器综合试验台继电器综合测试台使用说明书青岛天正华意电气设备有限公司 一、简介：继电器综合测试台是青岛天正华意电气设备有限公司以《信号维护规则》为标准，根据用户提出要求，并结合当前现场实际应用要求，突破了以往继电器测试台的开关多，测试盒和测试步骤多的缺点，开发研制的新一代信号继电器综合测试台。它具有测试功能齐全、操作简单方便、测试精度高等特点，并可以完成插入式和非插入式继电器测试。是目前国内智能化的一款继电器测试台。本测试台采用数字式仪表读数，测试线圈电阻、接点电阻仪表直接读取测试结果，无需换算，测试一体化设计，只要将继电器插入调试盒插座即可，完全由电脑操作，达到只用鼠标选择继电器型号就可完成全部测试功能，无需记忆繁杂的测试步骤，就可轻松测试。设备维护简单方便，性能稳定，可靠。适用于各种型号继电器的检修和测试、出所验收，全自动、高精度、高测试速度一个插座测试所有继电器，电压调节采用工业PLC进行调节，无需人工调节，具有测试数据查询、打印等功能。为了更加直观的进行测试和检测、维修继电器，

洛阳电器综合试验台测试台可对所有的AX系列继电器，电源屏系列继电器，传输继电器，时间继电器，交流灯丝转换继电器动态继电器进行测试，同时可根据用户的具体需求进行功能扩展。6.大量采用数字模块，使整个测试及数据管理过程更加智能化，同时采用冗余容错技术，使测试台的测试过程更加稳定、准确。七、继电器的测试方法：1.将测试台电源线接好后，按下“电源通”按钮，使测试台通电，如果测试台测试完毕需要断电，按下“电源断”按钮即可。2.选择被测试信号继电器的型号，将被测继电器插在测试盒的继电器插座上。（测试盒上有两个测试插座，一个测试，另外一个备用，但不能同时插两台继电器）3.将测试盒用航空插头连接线盒测试台连接即可。4.打开电脑进入软件程序，选择测试继电器型号即可进行测试。 八、继电器测试软件使用说明：1.在电脑桌面上找到继电器测试程序，用鼠标双击，输入密码即可进入测试界面。（密码默认为000000）2.选择要测试的继电器型号，在界面的左下角点击进入即可。选好之后点击“确定”，就可以进入测试界面。

洛阳电器综合试验台当选择好测试型号后，程序默认的是先测试“电气特性”，只需点击界面上的“自动测试”即可开始测试，如果需要测试“机械特性”，只需要在测试界面的下面找到“机械特性”，用鼠标进行点击即可进入“机械特性”的测试界面，进入界面后如需测试，只需点击界面上的“自动测试”即可开始测试。接点压力的测试需要人为的把测克计放在需要测试的继电器接点上，用鼠标点击界面右边的1Q到8Q，1H到8H进行取数即可完成测试。如果需要中断测试，只需在测试过程中点击“中断测试”即可。以上的测试电脑会自动完成，用户只需等待即可。4.测试完成后软件会自动提示用户是否需要保存数据，如果需要，用户只需点击界面下面的“数据保存”即可，为了以后的管理方便，建议用户将数据保存里的数据进行填写。5.如果用户要对以前的测试数据进行查询，打印，只需点击界面下的“数据管理”，在界面的右边根据自己的需要进行查询。九、注意事项：1.当出现以下界面时请用户首先检查所选被测继电器是否正确，其次在看测试台的程控电源是否有输出，程控电源是在测试台内部的，当看到“Reset”指示灯灭，即表示电源没有输出，可按一下测试台面板上的“电源通”即可。如果还没有解决问题，就有可能是程控电源保险烧断，更换保险即可（10A）2.在测试交流继电器时，如果出现蜂鸣器报警，表示交流程控电源输出自动保护，用户可先停止测试，在按一下“电源通”按钮，报警即可停止，在按一下“电源通”按钮，即可正常工作测试。3.测试台还另外增加了老灯丝继电器的测试功能，在测试过程中，用户只需将外接线上的接头按数字编号连接到灯丝继电器插座的相应编号处即可。在测试其它继电器时不需外接线连接。4.每次测试测试盒上只能插一个被测继电器，严禁插两个继电器进行测试。5.测克计在长时间不用时，请将里面的电池取出，以防止电池流液，损坏测克计。6.测试台在三个月内没有使用时，是通电一次。
